TRIZ方法解決具體工程問題的模型是:首先分析問題，可以通過系統分析或三軸分析進行分析；正確分析問題后，可以用技術矛盾、物理矛盾、How to模型、材料場模型等方法解決問題，找到問題的替代方案。最后比較各方案的實用價值，選出最佳方案。

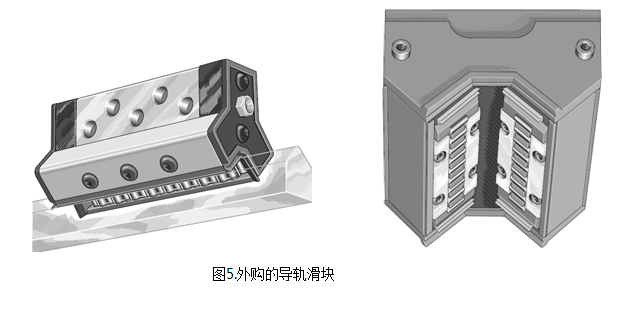

【方案一】:用圖5所示的滑塊直接代替V型導軌夾緊滑塊，既能保證滾動體充分潤滑，又能使滾動體循環，防止滾動體滑出導軌。

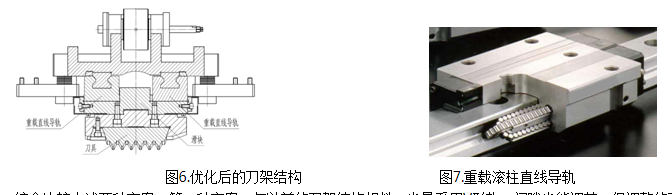

【方案二】:用重載直線導軌代替V型導軌，用兩根直線導軌代替V型導軌，可以有效解決滾輪循環問題，也可以模塊化。形成圖6所示的結構。可能出現的問題:滾動體仍會磨損，磨損后間隙無法調整，需要定期更換。
對比以上兩種方案，第一種方案與之前的刀架結構類似，也采用V型導軌，間隙可以調節，但調節后的預緊力不易控制，滾輪滑塊體積更大，占用空間更大。第二種方案采用標準重載直線導軌，模塊化設計，無需調整，購買更換更方便，更符合客戶需求。
通過TRIZ的原理分析，找出刀架容易損壞的原因，建立系統的技術矛盾，轉化為TRIZ，的標準問題。利用查詢矛盾矩陣和優先預動作原則，得到了兩種方案。通過比較兩種方案的優缺點，最終得出理想的方案。
