根據小矮人法的分析流程，首先建立原系統的小矮人模型。吉他分為頭部、頸部和共振腔三部分，由兩組小矮人。然后通過發揮小矮人，的主觀能動性，將諧振腔部分小矮人組分層，兩層可以相互旋轉，頸部小矮人組與諧振腔小矮人組部分小矮人組成支撐腿，建立初步的折疊方案，如圖5所示。
根據小矮人的思想，對解進行進一步轉化，得到以下三種具體方案。
方案一:根據上述發明原理，將吉他實心諧振腔的背面進行分割，實現椅子的折疊機構，正面保留吉他的外觀和特點，保證美觀的同時實現椅子的功能，如圖6所示。
方案二:椅子各部分的折疊機構隱藏在吉他內部，方便攜帶和放置，但其機構相對復雜，靠背不舒服，如圖7所示。
方案三:只需將琴頸折起，將諧振腔背面分成四條腿，在琴頸處設置熒光粉，在暗處顯示，避免人觸碰，如圖8所示。
根據理想程度，對以上三種方案進行評價。經調查，方案一的理想程度最高。因此，具體設計采用方案1，具體設計中遇到以下問題。
(1)矛盾分析

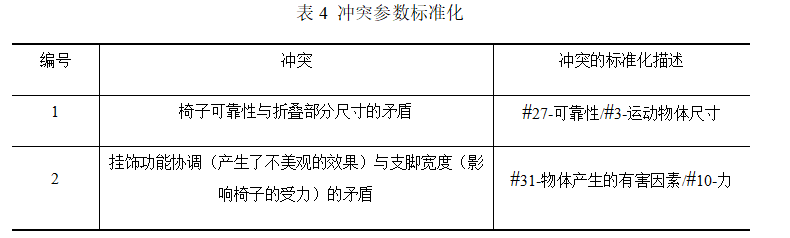

吉他吊椅的具體設計存在一些矛盾，主要表現在椅子的可靠性與折疊部分尺寸的矛盾，懸掛功能的協調性與腿的寬度的矛盾。針對這些矛盾，先用標準參數來描述，查詢表4中的標準工程參數。吉他吊椅面臨的矛盾是:#3-移動物體大小/#27-可靠性；# 13-結構穩定性/#31-物體造成的有害因素。
根據上述TRIZ標準工程參數，查詢附錄中的經典TRIZ矛盾矩陣，如表5所示，得到推薦的發明技能如下:15(寧為靜不為動)、14(滅黨投圈)、9(先擊)、4(錯開)(這四個技能對應第一個矛盾)；35(隨機應變)、40(取長補短)、1(化整為零)、28(李比較拘謹)(這四個技能對應第二個矛盾)。綜合分析這些推薦的發明原理，選擇15、4、14、1和28 原理來解決這兩個矛盾。
根據15(一靜勝于一動)、14(錯邊拋圓)、4(交錯)、1(整體轉零)、28(李比較僵硬)等五個發明技巧，給出以下幾點:1)把腿做成可滑動的，這樣展開成椅子就不會影響結構穩定性，折疊后腿會滑到吉他主面后面，不會影響美觀。2)融入吉他風格元素，設置類似吉他的表面，增強裝飾效果。3)保持吉他上下不對稱，頭頸屬于細長桿部分，諧振腔部分為平塊狀部分。4)將吉他裝飾實體的諧振腔部分(小矮人法得到類似的結論)分成兩層，兩層可以相互旋轉，同時分割出一條可以相對滑動的腿。5)滑腳的鎖定采用物理場，如磁場(磁鐵)，如圖9所示。
基于科學效果庫的吊椅功能解決方案:
吉他吊椅不用的時候掛在墻上做裝飾，但是墻上釘釘子還是影響了房間墻壁的美觀，而且有突起，存在安全隱患。如何解決這個問題？在這里，TRIZ的科學效果庫被用來解決這個問題。通過查閱科學效果庫，利用磁場效果(E13)，在墻上預貼一張鐵片，在吉他吊椅的一端嵌入一塊磁鐵(圖10)，可以輕松將吊椅掛在墻上，不會破壞墻壁的美觀。
