本文運用TRIZ理論對存在的問題進行分步分析,從而找出根源,解決問題。經分析,研磨時間與研磨速度成反比,研磨冷卻水飛濺是影響玻璃表面質量的關鍵因素。因此,可以推導出兩對矛盾:


① 研磨要快,不要太快;


② 研磨預計不產生廢水,但需要產生研磨廢水。針對矛盾1,在現有研磨方法的基礎上,去掉了切角和切角前的定位工位,在磨邊步驟上增加了切角步驟,即磨邊和切角步驟在同一工位進行。以這種方式,減少了在倒角之前定位和將基板玻璃從定位站運輸到倒角站的時間。同時,為控制研磨裝置開發了一個控制系統包括四個研磨參數采集模塊。它們是:第一處理模塊,被配置用于砂輪馬達執行工作速度;第二處理模塊,用于對砂輪Y執行進給電機的磨邊速度;第三處理模塊,配置用于砂輪X方向和Y方向電機執行剪切角速度;第四處理模塊被配置為通過砂輪X方向和Y方向馬達執行切割角度。針對矛盾2,在研磨輪后增加風機泵送系統抵消研磨廢水離心力,泵出研磨冷卻廢水。

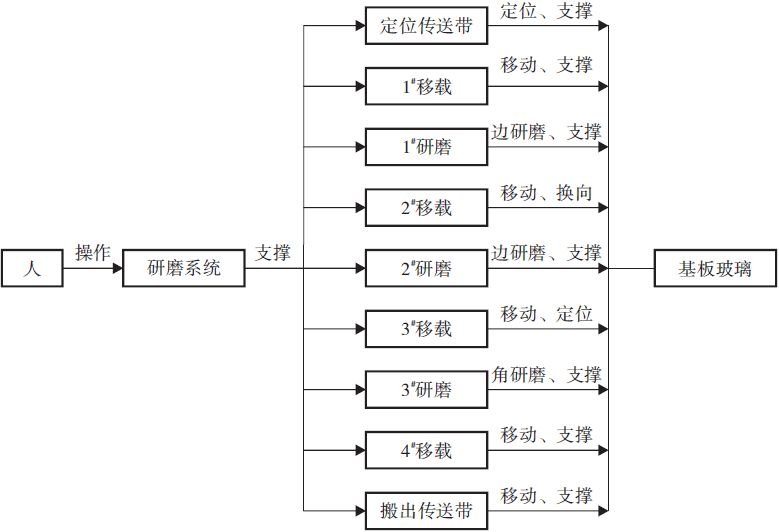

圖1  系統功能分析示意圖


基于TRIZ理論的TFT-LCD基板玻璃研磨系統優化設計

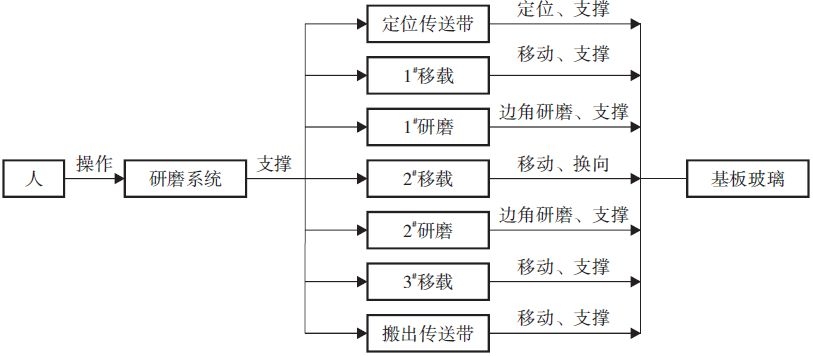

圖2  簡化系統功能圖

基于TRIZ理論的TFT-LCD基板玻璃研磨系統優化設計

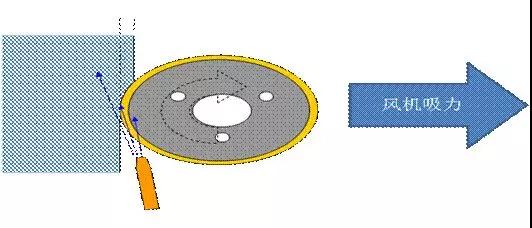

圖3  抽離原理圖


基于TRIZ理論的TFT-LCD基板玻璃研磨系統優化設計

TRIZ工具的應用可以有效提高問題解決的效率,減少問題解決過程中的試錯過程,明顯促進TFT-LCD基板玻璃加工業的技術提升。
