為了防止北方結冰,影響空調的制熱功能,在空調外機的底盤上安裝了電熱絲。但底盤加熱帶損壞后,拆卸更換困難,工作量大,生產效率低。因此,發明了一種結構簡單、拆裝方便的加熱帶固定結構。


應用TRIZ剪裁法做專利規避設計


1、底盤;2、電加熱線;3、長條狀壓板。

應用TRIZ剪裁法做專利規避設計

應用TRIZ剪裁法做專利規避設計


31、焊接端;32、變形段;33、凹弧形結構;321、開孔。


這是一項實用新型專利,改進不大,但可能更實用。條形壓板3通過焊接端31焊接在底盤1上,電熱絲2通過壓板32的變形固定在底盤1上。由于壓板具有一定的剛性,安裝時可以通過下壓變形來固定電熱絲;拆卸時,只需用一點力就能把它拆開。


在梳理權利要求的保護范圍并閱讀示例后,本專利的保護范圍包括以下六個技術特征:


一、加熱帶的固定結構;


b、底盤、設置在底盤上的電熱絲和至少一個條形壓線板;


c .壓線板包括與底盤焊接連接的焊接端和固定電熱絲的變形段;


d .每個壓線板沿電熱絲間隔設置;


e、壓線板的焊接端與底盤焊接固定;


f、通過對變形段施加壓力或拉力,可使其變形形成與電熱絲輪廓相對應的凹弧結構。


如何用TRIZ剪裁法設計專利規避;


首先,畫一個功能分析圖。

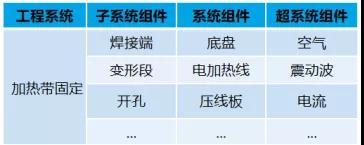

1.列出組件,可以按照九屏法列出。所列組件應優先于權利要求中的技術特征。


應用TRIZ剪裁法做專利規避設計


2、針對不同層次的組件畫出功能分析圖,有利于從不同層級進行規避。


(1)系統組件的功能分析


應用TRIZ剪裁法做專利規避設計

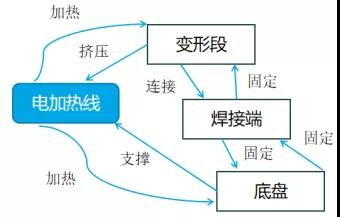

(2)加上子系統層面的功能分析


應用TRIZ剪裁法做專利規避設計

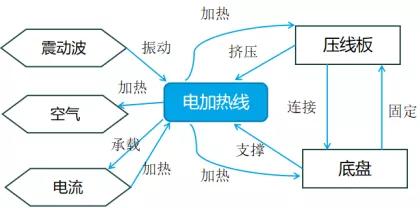

(3)加上超系統層面的功能分析


應用TRIZ剪裁法做專利規避設計


通過上述不同層次的功能分析,可以為下一步的切割方法分析方案提供更多的設計空間。


其次,采用裁剪的方法進行分析。


(1)對于該系統,切割壓線板。該系統中壓線板的作用是擠壓電熱絲并將其固定在底盤上。切斷壓線板后,我們需要在這個系統中找到能夠實現這個功能的組件。比如電熱絲可以直接擠壓在底盤上。


(2)對于子系統級別,可以裁剪的組件更多。例如,焊接端具有固定變形截面的功能。切割后,系統中很容易找到能實現該功能的部件,如磁引力。


(3)對于超系統層面,實現裁剪組件功能的組件較多。比如可以考慮用空氣代替電熱絲的功能。當然,超系統層面的方案變化很大,可能會帶來更多的二次問題。

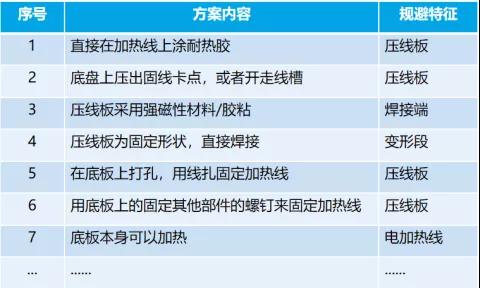

以下是通過裁剪獲得的一些規避方案的摘要。


應用TRIZ剪裁法做專利規避設計


這是使用裁剪的兩個步驟。當然,為了實現完整的規避設計,有必要對方案的可行性進行分析和驗證。


在TRIZ理論中,還總結了裁剪方法的一些規則,如:


剪裁規則1:裁剪函數對象。比如上面的文章,把電熱絲剪了,壓線板的功能對象沒了,這樣就可以把壓線板的技術特征剪了。


剪裁規則2:切割功能載體,功能對象可以自行執行有用的功能。比如上面文章中的電熱絲涂膠可以有自己的固定功能,也可以切斷壓線板。


剪裁規則3:切割功能載體,找到另一個組件來執行有用的功能。例如,上述文章中的加熱功能是由底盤執行的,使用自加熱底盤可以切斷電加熱線。
