1.什么是故障樹
故障樹是由頂事件、中間事件和底事件組成的樹形邏輯圖。如下圖所示:

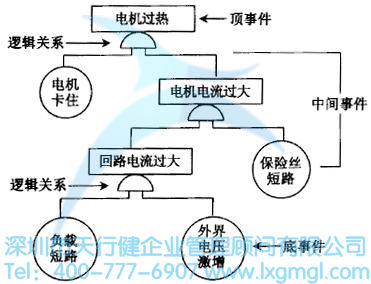

下面是一個簡單的電機過熱的故障樹(FT)。
頂事件是指系統中可以有各種故障(失效)狀態，選擇一個具體的故障狀態。找出這種故障狀態的所有可能的直接原因，即中間事件。找出這些中間故障的所有可能的直接原因，即底事件。它們通過一定的邏輯關系形成故障樹(FT)。制作該樹是系統可靠性分析的一種方法。

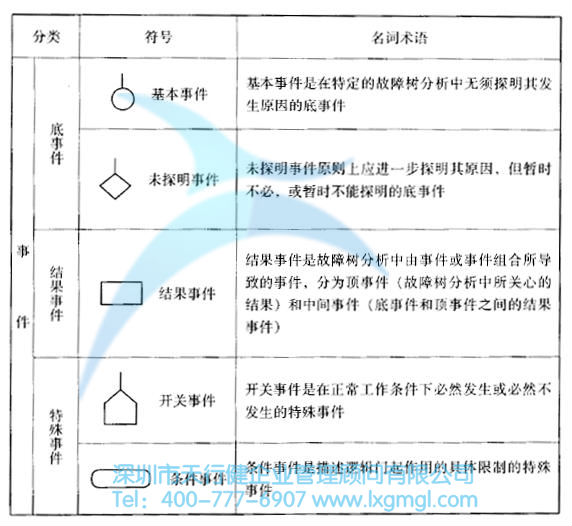

2.故障樹中的事件和符號
故障樹中的事件和符號如下表所示:
事件是故障樹的基本元素。要認真分析系統故障事件的原因，從上到下逐層分析，找出系統故障的真正原因，為系統可靠性設計提供依據。

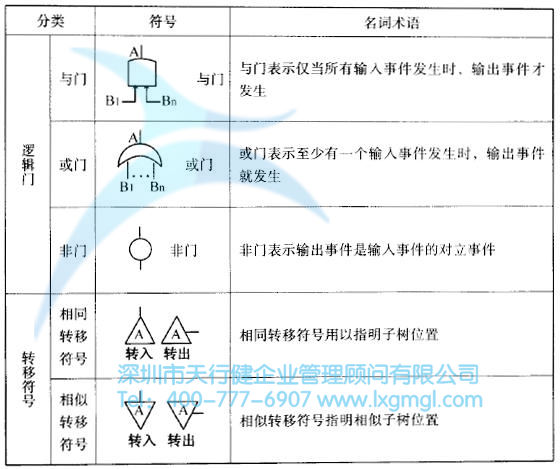

3.故障樹中的邏輯關系和符號
故障樹中的邏輯關系和符號如下表所示:
