按照精益六西格瑪?shù)耐黄颇Ｊ剑椖客ㄟ^D(定義)、M(測量)、A(分析)、I(改善)、C(控制)的模式進行持續(xù)改進。
1、定義階段（即D階段）

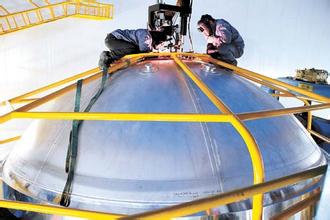

首先對橢球底焊接中存在的關(guān)鍵問題進行了分析。以往橢球底焊縫單位缺陷數(shù)一直徘徊在0.43個/張左右，存在的主要缺陷有：氣孔、夾雜和夾鎢。以往解決這類問題都是通過優(yōu)化工藝參數(shù)來控制產(chǎn)品的焊接質(zhì)量。而該機械廠的產(chǎn)品焊接工藝早已定型，其優(yōu)化空間十分狹小，為此決定另辟新徑，采用當(dāng)今最先進的質(zhì)量管理工具——精益六西格瑪對橢球底的焊接缺陷進行研究。
精益6σ管理的一大特點是要創(chuàng)建一流的基礎(chǔ)設(shè)施，確保項目開展過程中具有足夠的資源。為此組建了項目團隊，制定了團隊章程和運作方式，并請咨詢有關(guān)公司對項目黑帶和綠帶進行了四期培訓(xùn)。
另外在車間內(nèi)部建立精益6σ學(xué)習(xí)培訓(xùn)制度，對車間職工進行培訓(xùn)，使項目的開展建立在職工對精益6σ有一定的認識基礎(chǔ)之上。這些措施為項目的順利開展奠定了良好的基礎(chǔ)。

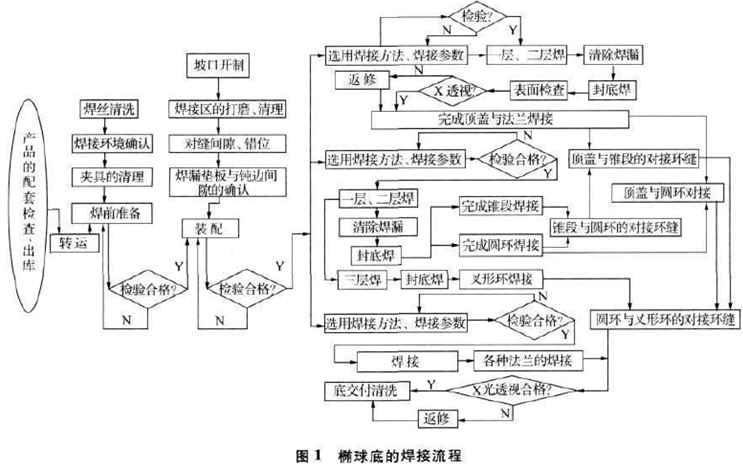

為了能充分挖掘出影響焊接質(zhì)量的關(guān)鍵因子，為改進方向提供指導(dǎo)，項目團隊詳細分析了橢球底的焊接流程，其子流程如圖1所示。
2、測量階段（即M階段）
由于本項目關(guān)注的是如何降低橢球底焊縫的單位缺陷數(shù)，為確保項目順利開展，以及驗證收集的樣本數(shù)據(jù)量是否充足，采用MiniTab中的U控制圖進行了過程穩(wěn)定性分析，采用MiniTab 中的泊松分布進行了過程能力分析。結(jié)果表明：整個產(chǎn)品焊接過程穩(wěn)定，但過程能力較低，很有必要進行改善。通過MiniTab對其過程的歷史數(shù)據(jù)進行分析，確定了過程能力穩(wěn)定受控，并獲得了其歷史過程能力，進一步證明改善的必要性。
3、分析階段（即A階段)
項目小組通過對歷史數(shù)據(jù)缺陷分布的位置和類別分別進行了統(tǒng)計分析，發(fā)現(xiàn)缺陷主要分布在：瓜瓣縱縫、叉型環(huán)與瓜瓣環(huán)縫、頂蓋與法蘭環(huán)縫、瓜瓣與錐段環(huán)縫、法蘭與瓜瓣環(huán)縫五個位置。產(chǎn)生的主要不良缺陷有：夾雜、氣孔、夾鎢。
對橢球底焊接的各工序又進行了IPO圖分析，對輸入的可控因素和不可控因素進行了分析。根據(jù)IPO圖，羅列影響Y值的X因子，采用因果矩陣分析整個焊接流程，全面挖掘影響焊接質(zhì)量的輸入因素，對挖掘出的因子又進行了過程失效模式(FMEA)。
分析，進一步篩選輸入因素X，最終查找出以下5個主要影響因素：
①X1焊接技能。
通過對各焊工的焊接技能采用缺陷比率的假設(shè)檢驗，發(fā)現(xiàn)操作者之間的技能水平有顯著差異。同時也能看出人員的技能水平排序。
②X2鎢極—對鎢極分焊縫位置。
國產(chǎn)鎢極和日產(chǎn)鎢極分別進行雙樣本泊松假設(shè)檢驗，發(fā)現(xiàn)在瓜瓣縱縫、瓜瓣與錐段環(huán)縫上，使用國產(chǎn)鎢極和進口鎢極兩者無顯著差異，故認為在這兩條焊縫上鎢極不是關(guān)鍵因素。在叉型環(huán)與瓜瓣環(huán)縫、頂蓋與法蘭環(huán)縫、瓜瓣與法蘭環(huán)縫上，使用國產(chǎn)鎢極和日產(chǎn)鎢極，兩者有顯著差異，故認為在這三條焊縫上鎢極是關(guān)鍵因素。
③X3間隙的調(diào)整。
通過假設(shè)檢驗發(fā)現(xiàn)焊縫間隙的調(diào)整和均勻性無顯著差異，故認為間隙的調(diào)整不是關(guān)鍵因素。
④X4焊接區(qū)打磨、工裝夾具的清理。
由于鋁合金的焊接對焊前的清理要求嚴格，故認為是X4 明顯的關(guān)鍵因子。
⑤X5濕度。
通過對夏季和其他季節(jié)的焊接缺陷進行假如檢驗，發(fā)現(xiàn)夏季與春、秋、冬三個季節(jié)有顯著差異，故認為夏季濕度是關(guān)鍵因素。
4、改善階段（即I階段）
①針對X1焊接技能，改變原來只能對橢球底質(zhì)量采用一次焊接合格率的粗略評價管理模式，現(xiàn)根據(jù)人員的技能水平進行精細分工，并界定焊接權(quán)限，制定了詳細的焊工定崗表，建立焊縫質(zhì)量個人評價體系，營造了人人參與過程控制的氛圍，對質(zhì)量的評價更加精細。
②X2鎢極。經(jīng)實際驗證，在叉型環(huán)與瓜瓣環(huán)縫、頂蓋與法蘭環(huán)縫、瓜瓣與法蘭環(huán)縫焊接時使用進口鎢極產(chǎn)生的夾鎢缺陷明顯低于使用國產(chǎn)鎢極。
③X4焊接區(qū)打磨、工裝夾具的清理。焊前對所用工裝進行清理，避免因表面灰塵、油脂、銹等雜物進入焊縫產(chǎn)生缺陷。對未去包鋁層的零件(如法蘭環(huán)縫)采用刮削方式，避免因表面氧化物對焊縫質(zhì)量的影響。
④X5濕度。在夏季(6、7、8、9月份)焊接區(qū)的濕度一直在65％～75％(設(shè)計要求小于75％)，焊后的單位缺陷比率高達0.34個/張。將夏季焊接的環(huán)境濕度值調(diào)整到小于65％，但出于對能耗的考慮，不能將該值調(diào)整得過低。
5、控制階段（即C階段）
①為了能保證改善效果，對各關(guān)鍵因子的改善方案采取了控制措施。將修改后的《定員定崗表》分發(fā)到相關(guān)部門，由現(xiàn)場檢驗、工藝人員監(jiān)督，軍代室和質(zhì)量部門抽查。對焊接人員建立個人質(zhì)量檔案及評價體系，并以看板的形式公布。
②叉型環(huán)與瓜瓣環(huán)縫、頂蓋與法蘭環(huán)縫、瓜瓣與法蘭環(huán)縫焊接時使用進口鎢極，并由使用單位提供相關(guān)數(shù)據(jù)，每年度對供方評價一次，將結(jié)果納入《合格供方目錄》。
③將對焊接區(qū)打磨、工裝夾具的清理納入工序控制，并經(jīng)確認。
④將濕度控制納入工藝文件(夏季濕度小于65％)。

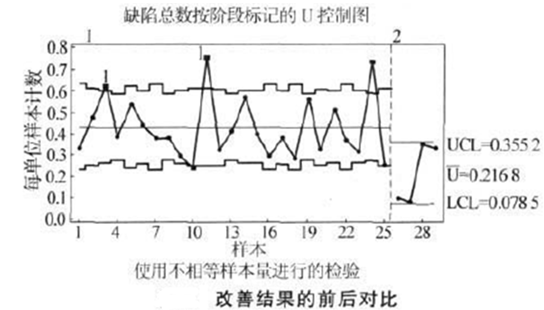

通過本項目的實施，從下圖可以明顯看出，改善前的平均缺陷比率為0.43個/張，改善后的平均缺陷比率為0.21個/張。缺陷的減少使得橢球底的返修費用(能耗、物耗、人工成本)大大降低，當(dāng)前收益2萬余元，預(yù)期一年內(nèi)收益將超過25萬元。
